VSP-Inspektionssystem

So modular wie mobil – VSP ist die flexibel einsetzbare Universallösung zur technischen Videoendoskopie

Bisher benötigten Wartungstechniker und Instandhalter für Sichtprüfungen die unterschiedlichsten optischen Hilfsmittel. Viele Instrumente, hohe Investitionen, zeitintensives Training für jedes Einzelgerät.

Unser modular konzipiertes VSP-Inspektionssystem ist die clevere Alternative, denn VSP bietet Ihnen größtmögliche Flexibilität durch die Kombinationsmöglichkeit einer universellen Monitor-Steuereinheit mit verschiedenen optischen Modulen.

Ein System – unzählige Möglichkeiten

Stellen Sie sich einfach die optimale Konfiguration für Ihren Einsatzzweck zusammen und erweitern das System bei Bedarf mit zusätzlichen Komponenten.

Ob Inspektion von Industrieanlagen, Abgas- und Luftleitungen, Hausanschlüssen, Lüftungssystemen oder Abwasserrohren – das modulare VSP-Inspektionssystem bietet Ihnen flexible Einsatzmöglichkeiten.

Nutzen Sie das VSP-System zum Beispiel als Rohrkamera mit langem Schubkabel zur visuellen Kontrolle von Abwasser- oder Lüftungskanälen und Schornsteinen, als Endoskop mit flexibler Sonde bei der Innenbesichtigung schwer zugänglicher Hohlräume oder als Boreskop mit starrer Sonde und Dualsicht für Sichtprüfungen in Maschinen und Anlagen.

Verschmutzungen, Beschädigungen oder Defekte lassen sich schnell feststellen und per Foto oder Video auf SD-Karte dokumentieren.

Vorteile für die Praxis:

  • Entwicklung, Design, Fertigung:
    100 % Trotec
  • Optimale Universallösung für viele VT-Anwendungen (Visual Testing)
  • Modulares System – flexibel ­kombinier- und erweiterbar
  • Robuste Steuereinheit mit Color-­Display und extrem leistungsstarkem Lithium-Polymer-Akku – universell verwendbar mit allen VSP-Systemkomponenten
  • Lichtstarke, bogengängige Kameraköpfe – dreh- und schwenkbar oder extra schmal und wasserdicht nach IP67
  • Erweiterbar mit verschiedenen Video-Endoskopen und -Boreskopen

Mit VSP kombinieren Sie immer richtig

Kernstück des VSP-System ist die Monitor-Steuereinheit VSP-Control. Dieses bildgebende Steuergerät kann per Einrast-Arretierung sicher an der Schubkabeltrommel befestigt und per Multistecker-Buchse mit dem angeschlossenen Kamerakopf verbunden werden.

Der besondere Vorteil des VSP-Systems ist, dass Sie die Monitor-Steuereinheit VSP-Control nicht nur mit verschiedenen Schubkabeltrommeln und Kameraköpfen kombinieren können, sondern auch mit unterschiedlichen Endoskopen und Boreskopen zur Videoinspektion.

Alles mit nur einem System und einer einheitlichen Bedienlogik.

VSP-Inspektionssystem mit abnehmbarer Monitor-Steuereinheit

Alle VSP-Systemkomponenten im Überblick

Monitor-Steuereinheit
VSP-Control

Bildgebendes Steuergerät für Schubkabelkamerakopf, Video-Endoskop oder Video-Boreskop.
Steuereinheit VSP-Control
Schubkabeltrommel VSP-R30
Zum kombinierten Inspek­tionseinsatz mit VSP-Control und verschiedenen Kamera­köpfen. Ein Schubkabel-Meterzähler mit Teilstrecken­messfunktion ist integriert.
Schubkabeltrommel VSP-R30
Kameraköpfe VSP-H
Zwei Kameraköpfe mit ø 41 oder 25 mm können im Wechsel auf das Ende des Schubkabels geschraubt werden.
Kameraköpfe VSP-H
Video-Endoskope VSP-VS
Zum kombinierten Inspek­tionseinsatz mit VSP-Control. Sondenausführungen in verschiedenen Durchmessern und Längen erhältlich.
Video-Endoskope VSP-VS
Video-Boreskope VSP-BS
Zum kombinierten Inspek­tionseinsatz mit VSP-Control. Sondenausführungen in verschiedenen Durchmessern mit 0- und/oder 90-Grad-Blickrichtung erhältlich.
Video-Boreskope VSP-BS

Neben den auf dieser Seite enthaltenen Modul-Beschreibungen haben wir für Sie weitere Detailinformationen aller einzelnen VSP-Module und verfügbaren Ausführungen zusätzlich auf der Übersichtsseite „VSP-Systemkomponenten“ zusammengestellt.


Mit der Steuereinheit VSP-Control haben Sie alle VT-Prüfungen sicher im Griff

Das robuste ABS-Gehäuse mit Schutzart IP64 (1), seitlichen Gummi­protektoren und Handschlaufen beherbergt ein gummiertes Bedientastenfeld und kontraststarkes Wide-VGA-Display (2), auf welches sich bei Bedarf eine Lichtschutzblende (3) aufstecken lässt.
Robustes ABS-Gehäuse mit aufsteckbarer Lichtschutzblende
An der Rückseite sind zwei Rundköpfe angebracht (4), die zur Einrast-Arretierung an der Schub­kabeltrommel VSP-R30 für Transport und Einsatz dienen. Ebenfalls praktisch ist die integrierte Akku-Kapazitätsanzeige (5).
Rückseitige Akku-Kapazitätsanzeige
Die mit Schutzkappe versehene Multistecker-Buchse (7) ermöglicht den Anschluss von Schubkabelkamera, Boreskop oder Videoskop. Zur besseren Betrachtung kann die Einheit per ausklappbarem Stellfuß (6) auch aufgestellt werden.
Integrierter Stellfuß

Hinter jeder guten Inspektionskamera steckt immer ein cleverer Kopf

Kamerakopf VSP-H41M

Zum Beispiel der 360° dreh- und 180° schwenkbare Kamerakopf VSP-H41M mit 12 dimmbaren LEDs, der Ihnen in kürzester Zeit einen kompletten Rundumblick in Rohren, Schächten oder Lüftungskanälen verschafft.



Kabeltrommelkamera-Set VSP3041 zur Kanal- und Rohrinspektion

Profitieren Sie von der modularen Flexibilität des VSP-Systems, zum Beispiel mit dem bestellfertig konfigurierten Kabeltrommelkamera-Set VSP3041, bestehend aus folgenden Systemkomponenten:

Mit diesem Set verfügen Sie über eine optimale Schubkabelkamera, deren Einsatzmöglichkeiten Sie bei Bedarf kostengünstig durch zusätzliche VSP-Komponenten erweitern können.

Diese Verwendungsflexibilität bietet Ihnen nur das VSP-Inspektionssystem von Trotec!

Kabeltrommelkamera-Set VSP3041 zur Kanal- und Rohrinspektion

Kostengünstige Erweiterungsmöglichkeit zur Inspektion von Maschinen, Anlagen oder Gebäudekonstruktionen

Kostengünstige Erweiterungsmöglichkeit mit weiteren VSP-Systemkomponenten

Klassische Video-Boreskope oder -Endoskope sind autark konzipierte Mess­geräte mit integrierter Monitoreinheit, Schnittstellen und Steuerelektronik. Das erhöht die Kosten für jedes einzelne Gerät.

Mit dem VSP-System können Sie sich diese Kosten und aufwendige Einarbeitungszeiten sparen. Neben der Schubkabeltrommel sind auch verschiedene Boreskope und Endoskope für das VSP-System erhältlich, die sich einfach via Multistecker an der Steuer­einheit VSP-Control anschließen lassen.

Die Bildanzeige erfolgt durchweg über VSP-Control, während zusätzliche Funktionstasten im Pistolengriff von Boreskop oder Endoskop eine schnelle Bedienung ermöglichen.

Hier finden Sie eine Übersicht aller verfügbarer VSP-Komponenten …

Kaufen

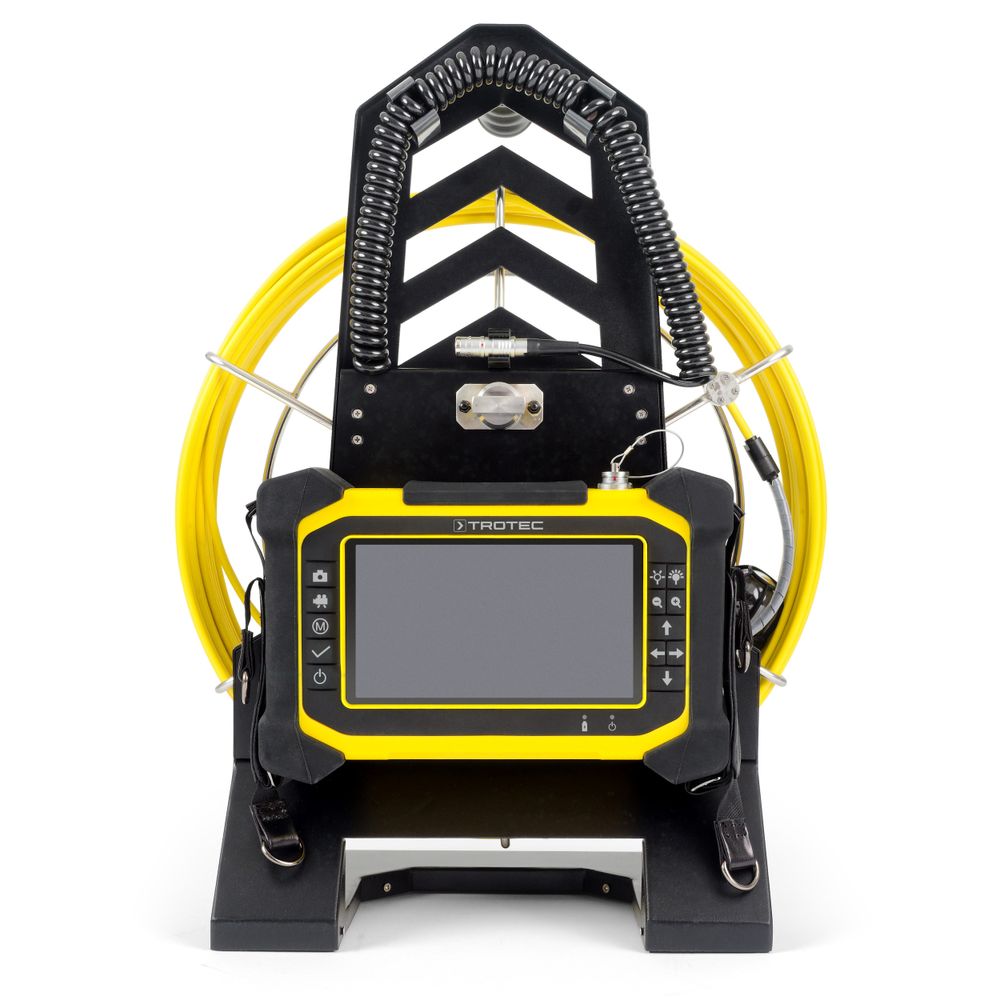

Inspektionssystem VSP3041 im Trotec Webshop zeigen

Inspektionssystem VSP3041

Das VSP-Inspektionssystem bietet Ihnen größtmögliche Flexibilität durch die Kombinationsmöglichkeit einer universellen Monitor-Steuereinheit.

2.969,05 € inkl. MwSt.
Nettopreis exkl. MwSt. anzeigen

jetzt kaufen

Details

Steuereinheit VSP-Control

Technische Daten
Allgemein
  Artikelnummer 3.110.007.110
Display
  Color-LCD / 7 Zoll
  Auflösung 800 x 480 Pixel (Wide VGA)
  Helligkeit 600 cd/m²
Dateiformat
  Foto JPG (1 024 x 768)
  Video AVI (640 x 480 [4:3] oder 800 x 480 [16:9])
Schnittstellen
  USB
  SD-Kartensteckplatz
  Multistecker-Buchse für Schubkabelkamera
  Boreskop und Videoskop
  (Analog Video NTSC/PAL optional)
Gehäuseausführung
  ABS mit Schutzart IP64
  gummiertes Bedientastenfeld
  seitliche Gummiprotektoren
  Handschlaufen
  ausklappbarer Stellfuß
  integrierte Batteriekapazitätsanzeige
Energieversorgung
  11,1 V Lithium-Polymer-Akkupack
  extern (Netzteil)
Funktionen und Ausstattung
  Dreh-/Schwenk-Sondenkopfsteuerung
  Foto-/Videoerstellung
  Displayhelligkeit
  Zoom-Funktion
  Systemeinstellungen
  Speicherverwaltung
Abmessung
  Länge (ohne Verpackung) [mm] 257
  Breite (ohne Verpackung) [mm] 171
  Höhe (ohne Verpackung) [mm] 64
Gewicht
  (ohne Verpackung) [kg] 1,74
Standardlieferumfang
Standardlieferumfang
  VSP-Control
  Lichtschutzblende
  Akku-Ladegerät
  USB-Kabel
  Transportkoffer
  SD-Karte

 Serienausstattung

 optional erhältlich

 nicht verfügbar

Schubkabeltrommel VSP-R30

Technische Daten
Allgemein
  Artikelnummer 3.110.007.115
Schubkabel
  Typ glasfaserverstärkt
  Dimensionen Länge 30 m, ø 5,4 mm
  90°-Bogengängigkeit Leitungen ≥ 135 mm
  Schutzart Schubkabel IP67 (Kamerakopf-Anschluss)
Trommel
  Trommelausführung Metallgehäuse mit Tragegriff und Ein-/Ausspulhilfe, stehend wie liegend verwendbar, rückseitige Einhängevorrichtung zur Befestigung der Steuereinheit VSP-Control, digitaler Meterzähler, integriertes Spiralkabel mit Multistecker für VSP-Control
Abmessung
  Länge (ohne Verpackung) [mm] 515
  Breite (ohne Verpackung) [mm] 405
  Höhe (ohne Verpackung) [mm] 200
Gewicht
  (ohne Verpackung) [kg] 6,5

 Serienausstattung

 optional erhältlich

 nicht verfügbar

Kamerakopf VSP-H41M

Technische Daten
Allgemein
  Artikelnummer 3.110.007.130
Display
  Auflösung 300 000 Pixel
Gehäuseausführung
  Edelstahlsonde mit Kunststoffkuppel
Sonde/Kamerakopf
  Fokus manuell
  12 LEDs
  Tiefenschärfe 15 mm bis ∞
  Sichtfeld >75°
  Schwenkbereich [°] 180
  Rotation 360°
  Wasserdichtheit bis 1 m
Abmessung
  Länge (ohne Verpackung) [mm] 60
  Durchmesser (ohne Verpackung) [mm] 41
Standardlieferumfang
Standardlieferumfang
  5 Ersatz-Kunststoffkuppeln

 Serienausstattung

 optional erhältlich

 nicht verfügbar
